Видеоэндоскоп для планшета «Умный напарник»

сертифицирован для работы
во взрывоопасных условиях





Уникальное оборудование,
не имеющее аналогов на российском рынке

Видеоэндоскоп «Умный напарник» от ООО «Кузбасс-ЦОТ Электро» — это единственный на сегодняшний день сертифицированный взрывозащищенный видеоэндоскоп, разрешенный для работы на опасных производствах, в горнодобывающей, газо и нефтеперерабатывающая промышленности, и позволяющий осматривать вертикальные скважины с подачей эндоскопа снизу, горизонтальные и наклонно-направленные скважины.

Эндоскоп представляет собой дополнительное устройство, расширяющее возможности планшета «Умный напарник». Он позволяет осматривать внутреннюю поверхность вертикальных (в том числе с подачей эндоскопа «снизу») и горизонтальных скважин. Данное оборудование используется при новых разработках полезных ископаемых, для осмотра мест, опасных для человека или недоступных ему (например, осмотр состояние забоя за обрушением, проведение техосмотра и оценку работоспособности труднодоступных полостей машин и механизмов с целью дальнейшего ремонта и технического обслуживания).

Видеоэндоскоп позволяет рассмотреть и изучить практически любые скрытые поверхности различных объектов, не нарушая их целостности, например, провести оперативное обследование скважин, распознать наличие геологических нарушений и деформационных процессов, определить горнотехнические условия на разных стадиях эксплуатации выработки, определить наличие обводнения и выявить его источник и т.п. Полученные данные позволяют оперативно и качественно осуществлять проектные работы для безопасного ведения горных работ. Незаменим для оперативной геологоразведки или при инспекции бывших в употреблении труб из нефтегазовых скважин.

Металлическая
оплётка
для регулярного использовании в условиях высокой абразивности среды
Рабочая температура
от -20°С до +50°С
надежность даже в самых трудных климатических условиях России
Подсветка
из 6 светодиодов
для манипуляций в больших пространствах без дополнительной подсветки
Класс защиты
IP67
Пыле и водонепроницаемость для работы в жестких условиях окружающей среды
Основные характеристики
Внешний вид
  • 1 Ручка
  • 2 Гибко-жесткий
    металлический
    рукав до 20м
  • 3 Металлическая
    защита камеры
  • 4 Камера с разрешением
    1600х1200
  • 4 Защитное
    сменное стекло
  • 4 Светодиоды подсветки
1
2
3
4
Технические характеристики



Уровень взрывозащиты РО Ex ia I X / 0Ex ia IIC T4 X
Рабочая температура°С от -20°С до +50°С
Защита от внешних воздействий IP67
Разрешение фотокамеры 1600*1200 px
Подсветка фотокамеры 6 светодиодов
Диаметр дистального конца 22 мм
Модификации

М1 — c защитной гофротрубой, предназначенной для силовой подачи видеоэндоскопа в вертикальные и горизонтальные скважины;

M2 — без защитной гофротрубы;

М3 — c защитной гофротрубой, предназначенной для силовой подачи видеоэндоскопа в вертикальные и горизонтальные скважины, и дополнительными камерами;

М4 — c защитной гофротрубой, предназначенной для силовой подачи видеоэндоскопа в вертикальные и горизонтальные скважины, и тепловизионной камерой;

М5 — c защитной гофротрубой, предназначенной для силовой подачи видеоэндоскопа в вертикальные и горизонтальные скважины, и встроенным датчиком глубины скважины.

Длина зонда

до 20 метров

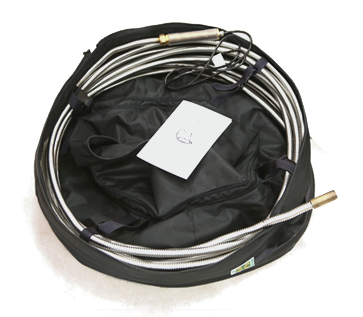

Комплектация
видеоэндоском для защищенного планшета умный напарник
Наименование Кол-во, шт.
1 Эндоскоп 1
2 Сумка-чехол для переноски с 2 защитными чехлами на разъем и видеокамеру 1
3 Руководство по эксплуатации 1
4 Сертификат соответстваия ТР ТС 012/2011 В составе РЭ
5 Салфетка “микрофибра” 1
Демонстрация использования эндоскопа

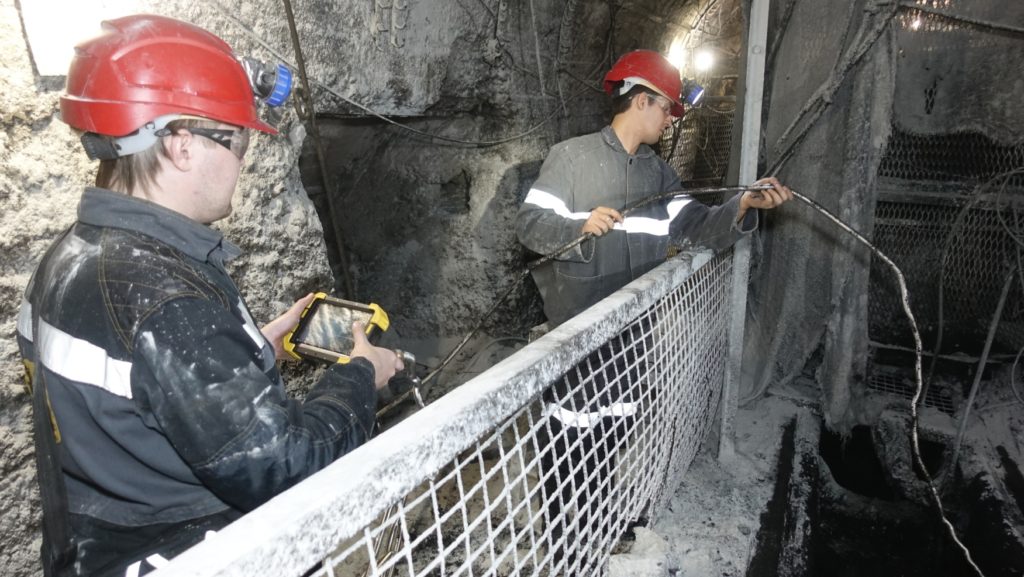

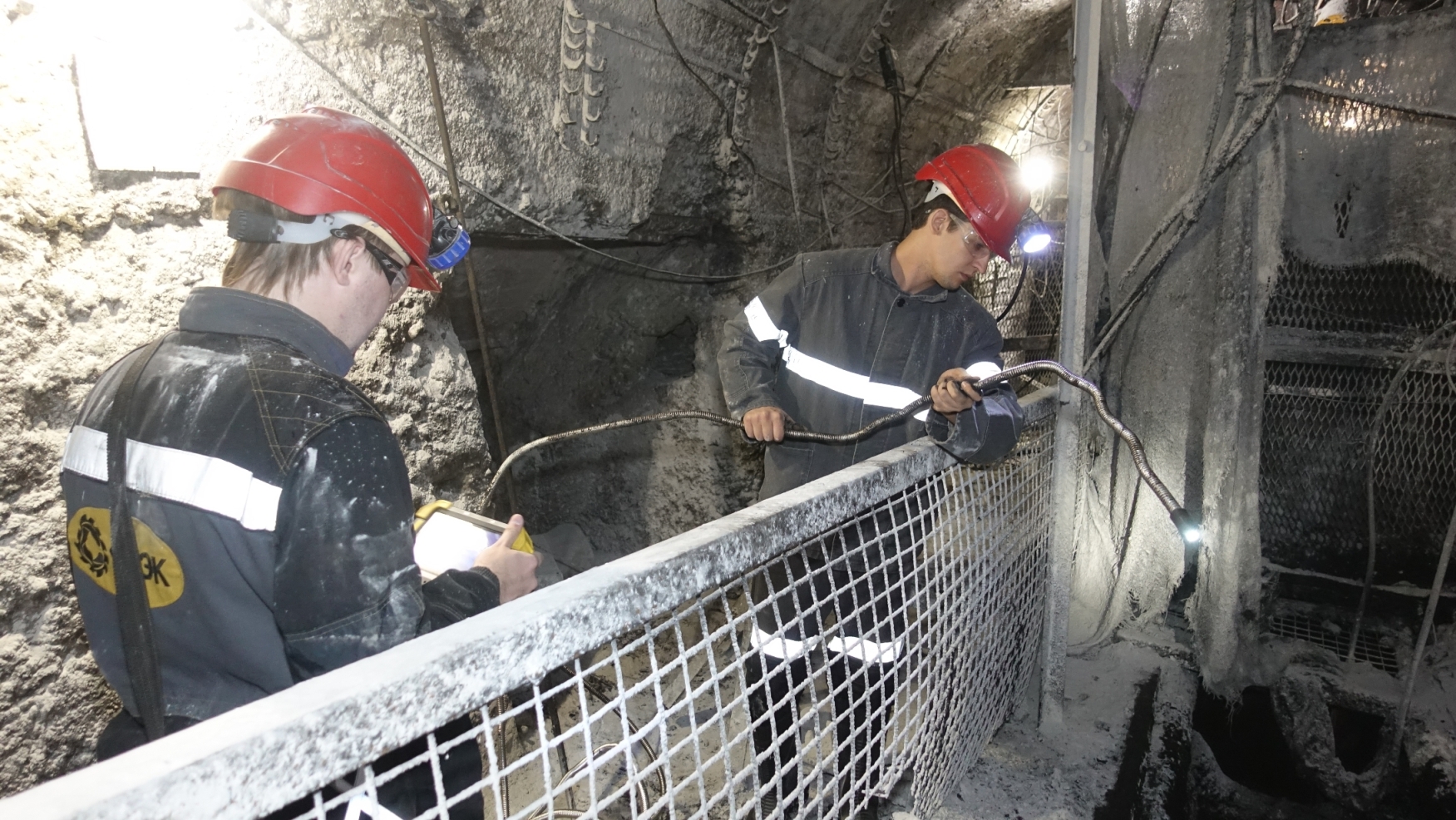

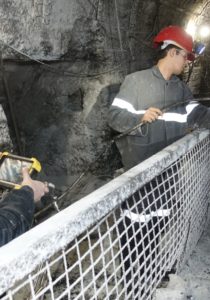

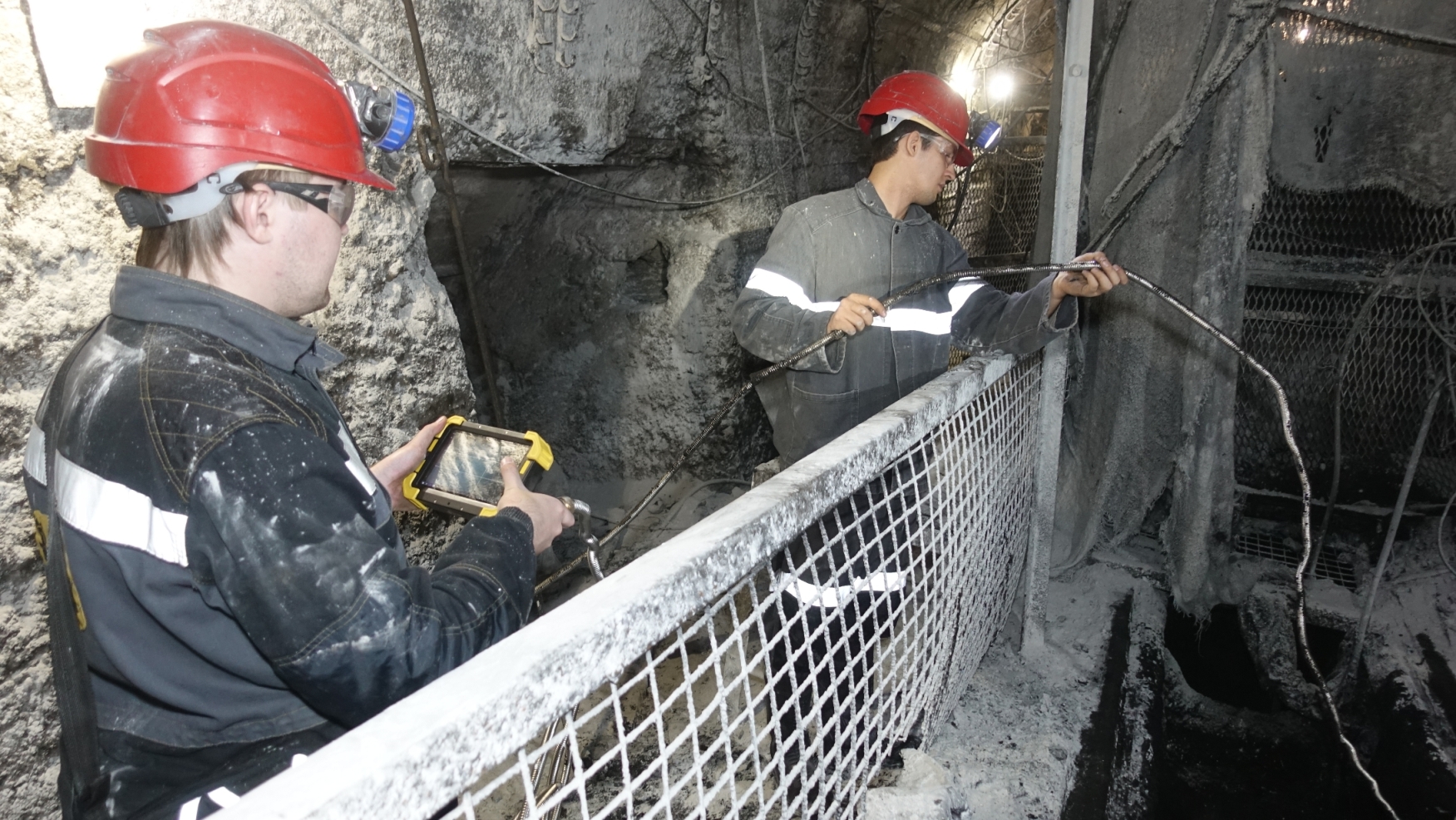

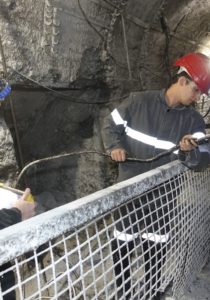

Работа с видеоэндоскопом в шахте
Работа с видеоэндоскопом в шахте

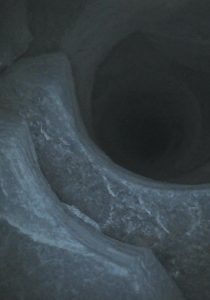

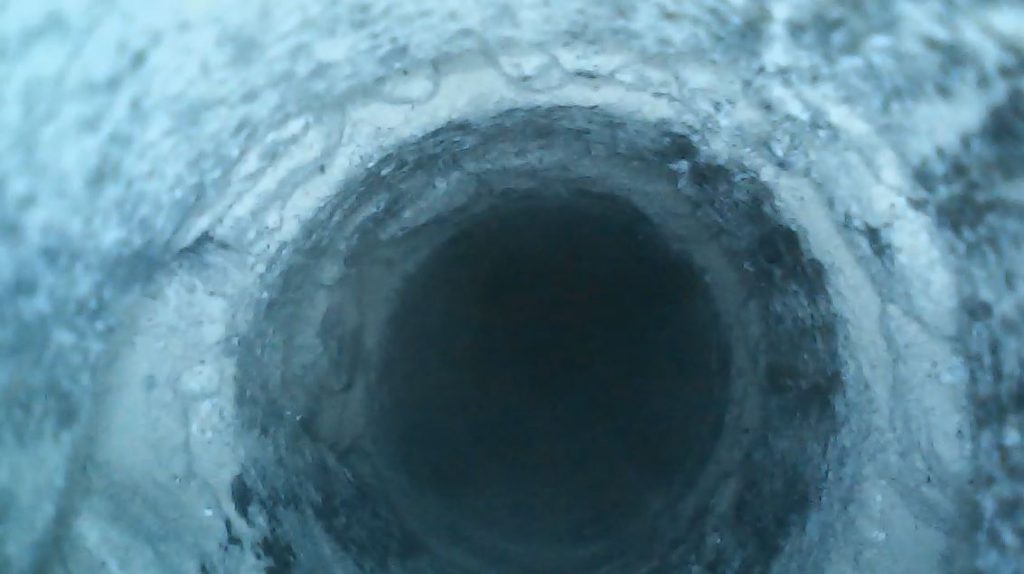

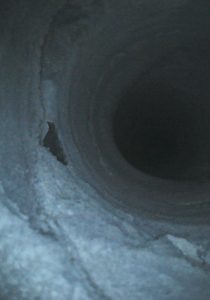

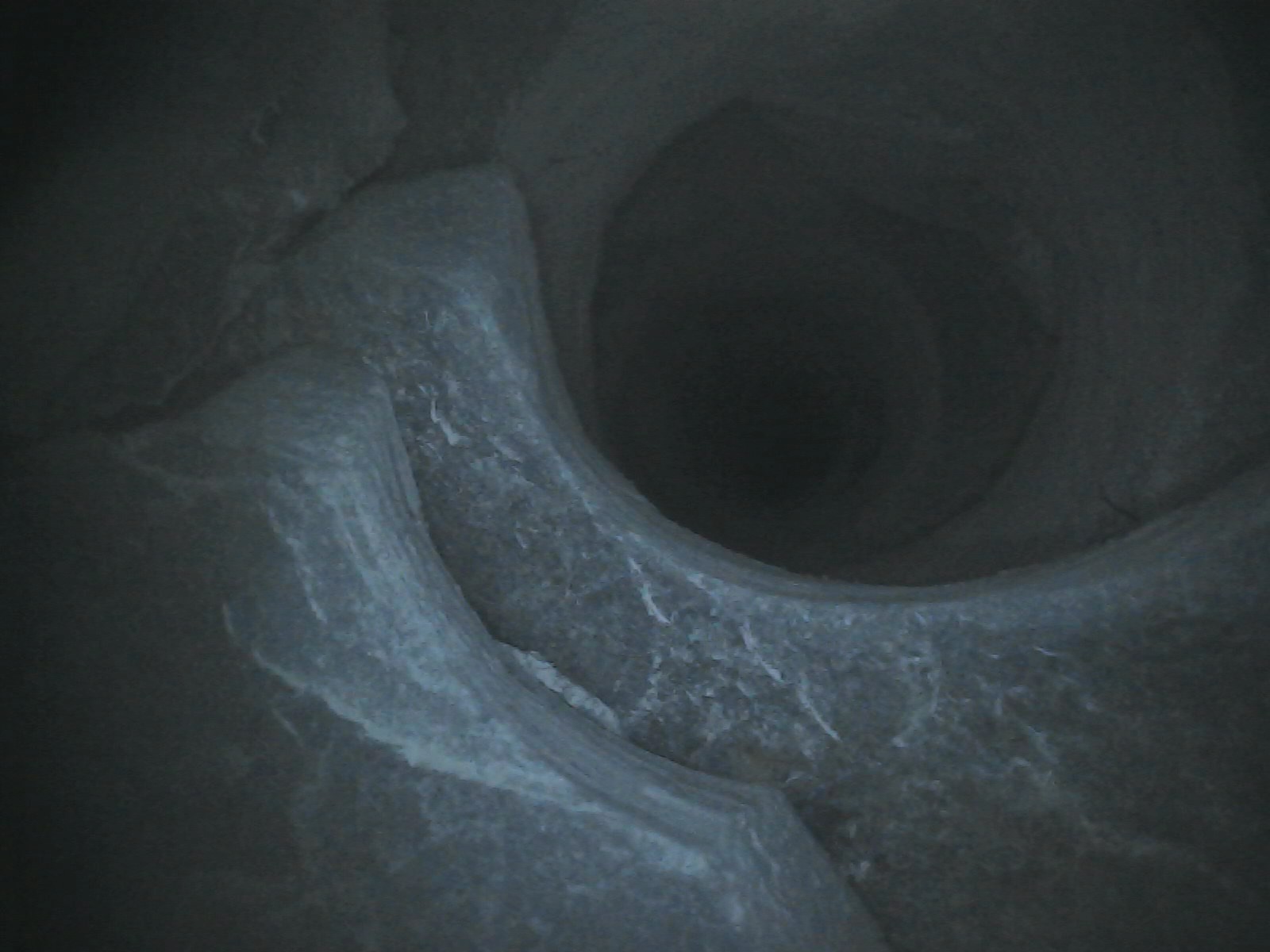

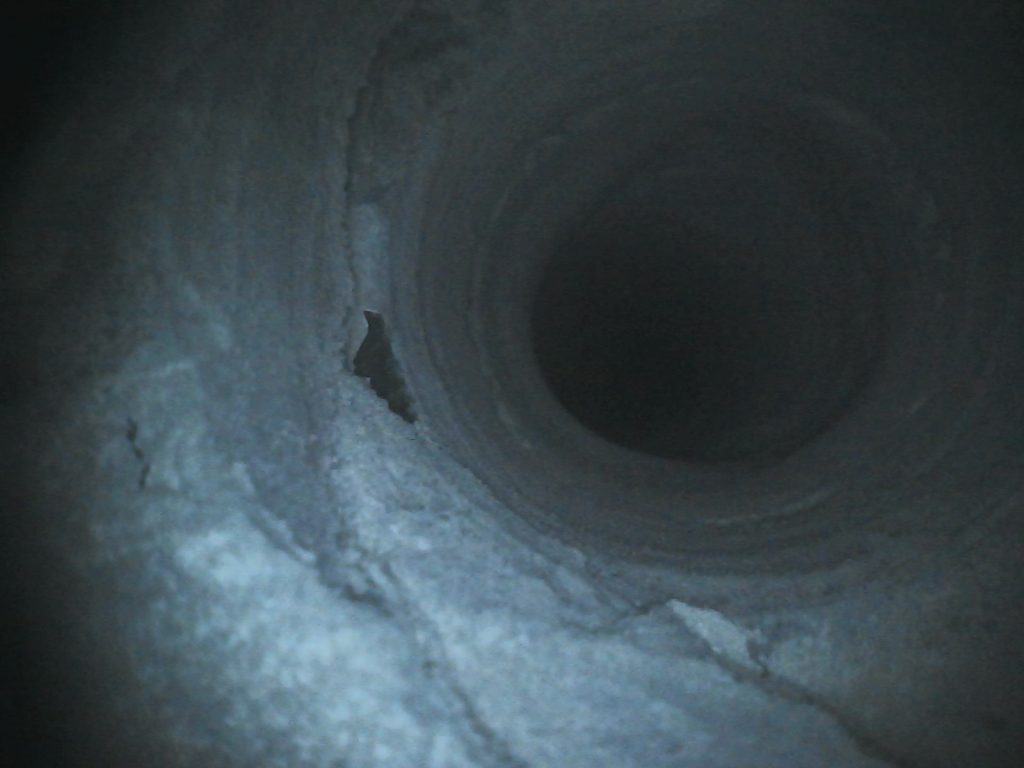

Снимок скважины
Снимок скважины
Фото в скважине
Фото в скважине
Фото в скважине
Съемка в стволе скважины
Фото в скважине
Съемка в стволе скважины
Снимок скважины
Съемка в скважине
Узнать стоимость эндоскопа

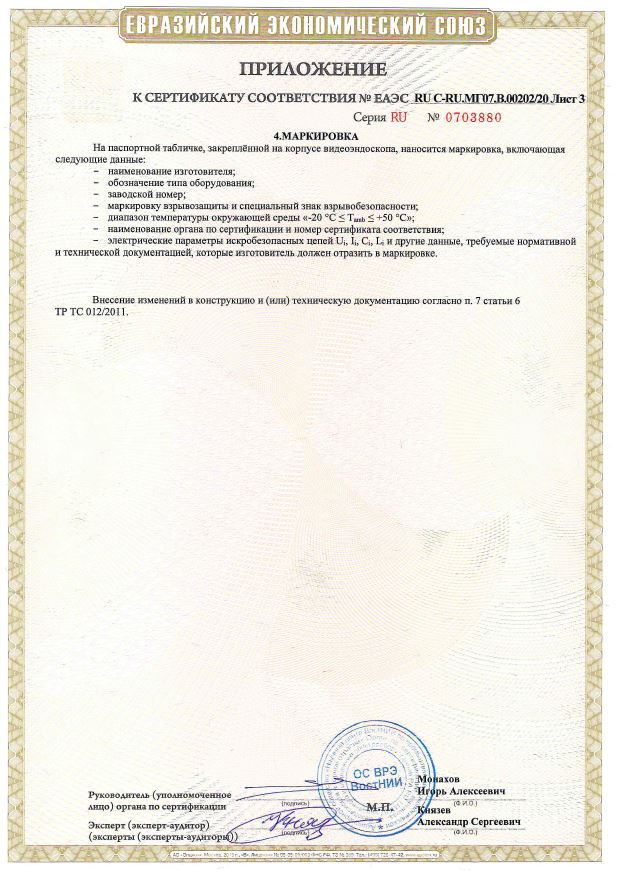

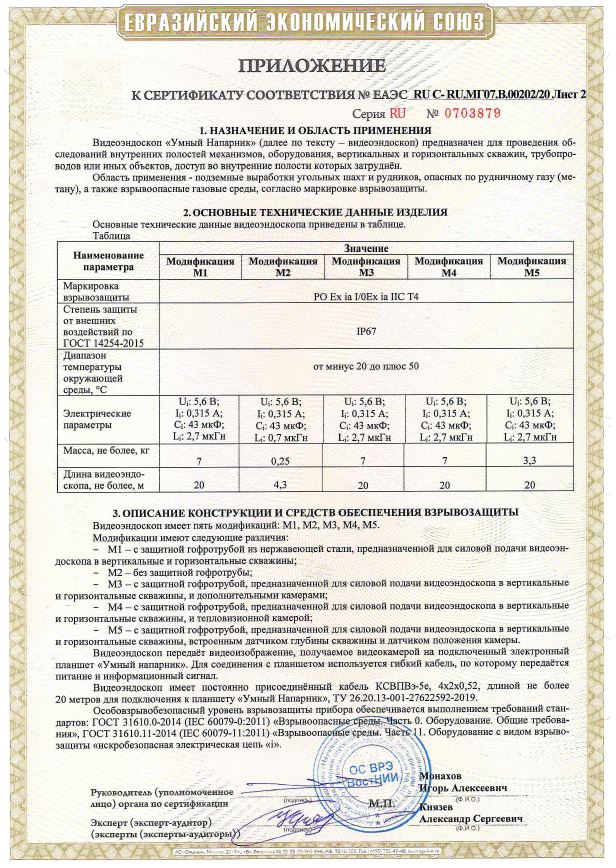

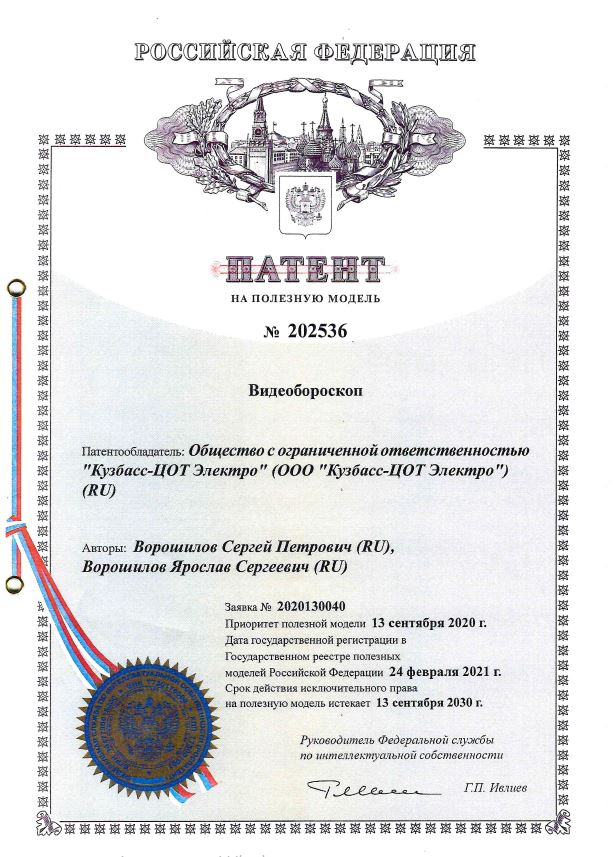

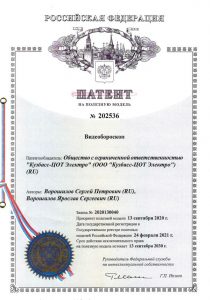

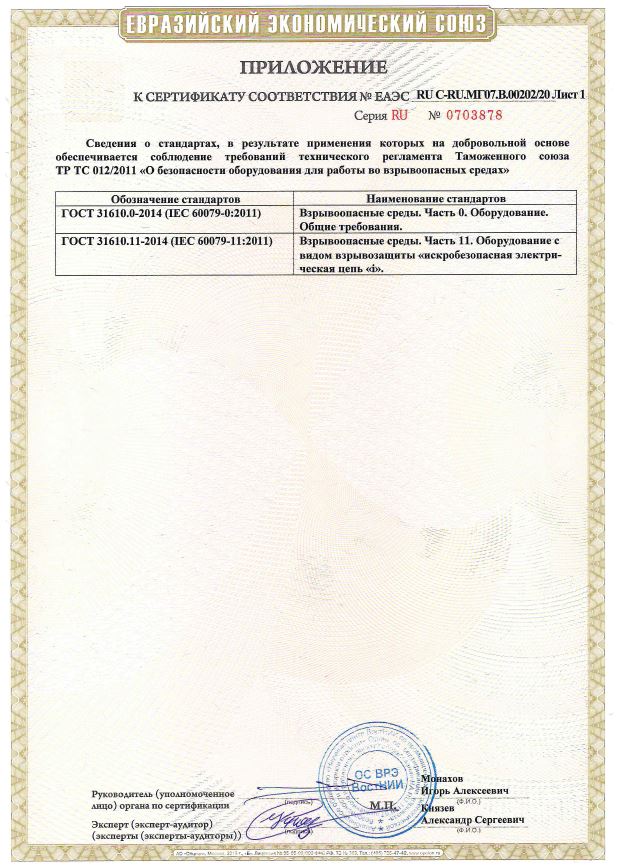

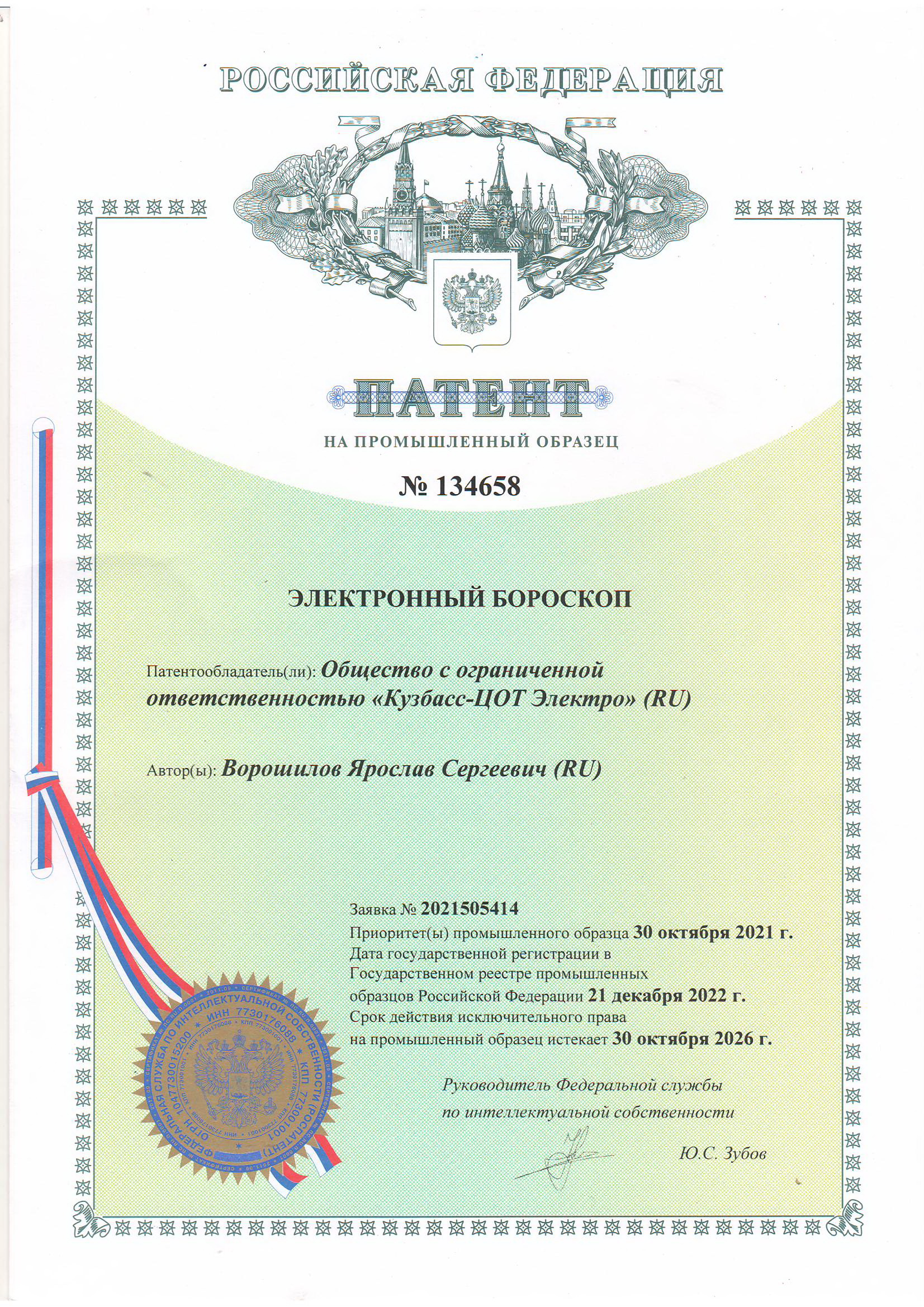

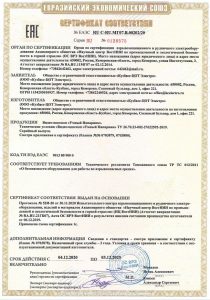

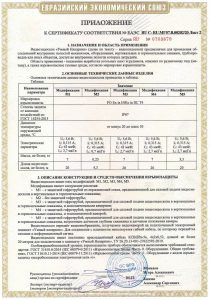

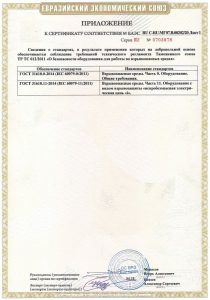

Сертификаты и патенты

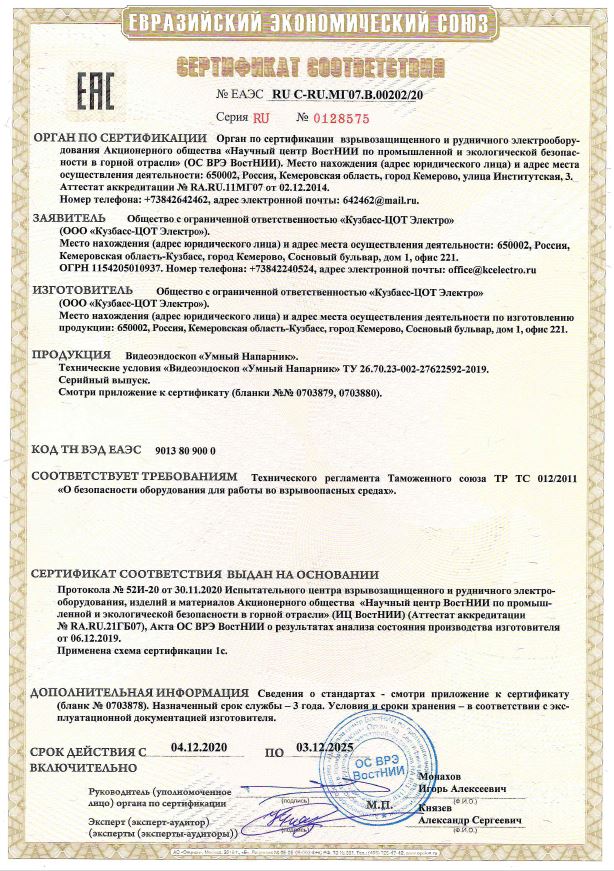

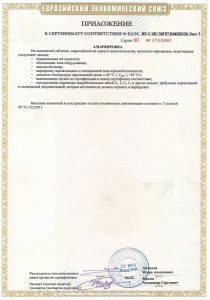

Оборудование соответствует требованиям Технического регламента Таможенного союза 012/2011
"О безопасности оборудования для работы во взрывоопасных средах"

Производство оборудования под заказ

Одним из наших преимуществ является то, что мы специализированная компания, которая не один десяток лет работает с опасными производствами и отлично понимает их особенности и потребности. Мы готовы идти навстречу своим заказчикам-партнерам и предоставить полный комплекс услуг по разработке оборудования на заказ:

  • Разработка и проектирование оборудования под конкретный функционал
  • Производство и тестирование
  • Получение сертификатов и оформление всех необходимых документов
  • Разработка специализированного ПО
  • Разработка дополнительных модулей (эндоскоп, лазерная рулетка и т.д.)

Мы всегда открыты новым идеям
и находимся в поисках новых партнеров.
Если у вас есть потребность в разработке специализированного оборудования, то оставьте свои контакты в форме ниже или свяжитесь с нами удобным для Вас способом - мы готовы к обсуждению.
